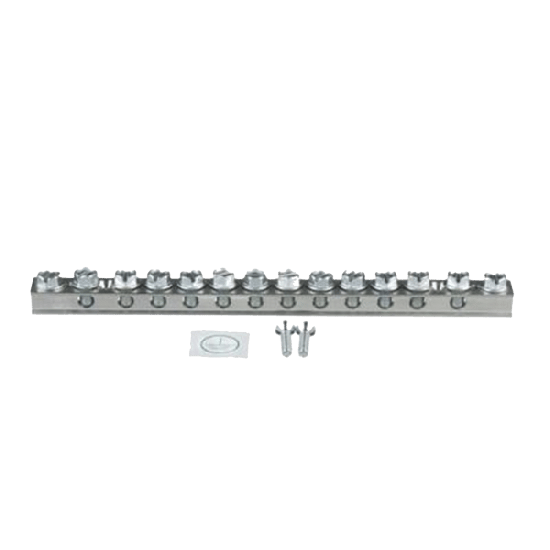

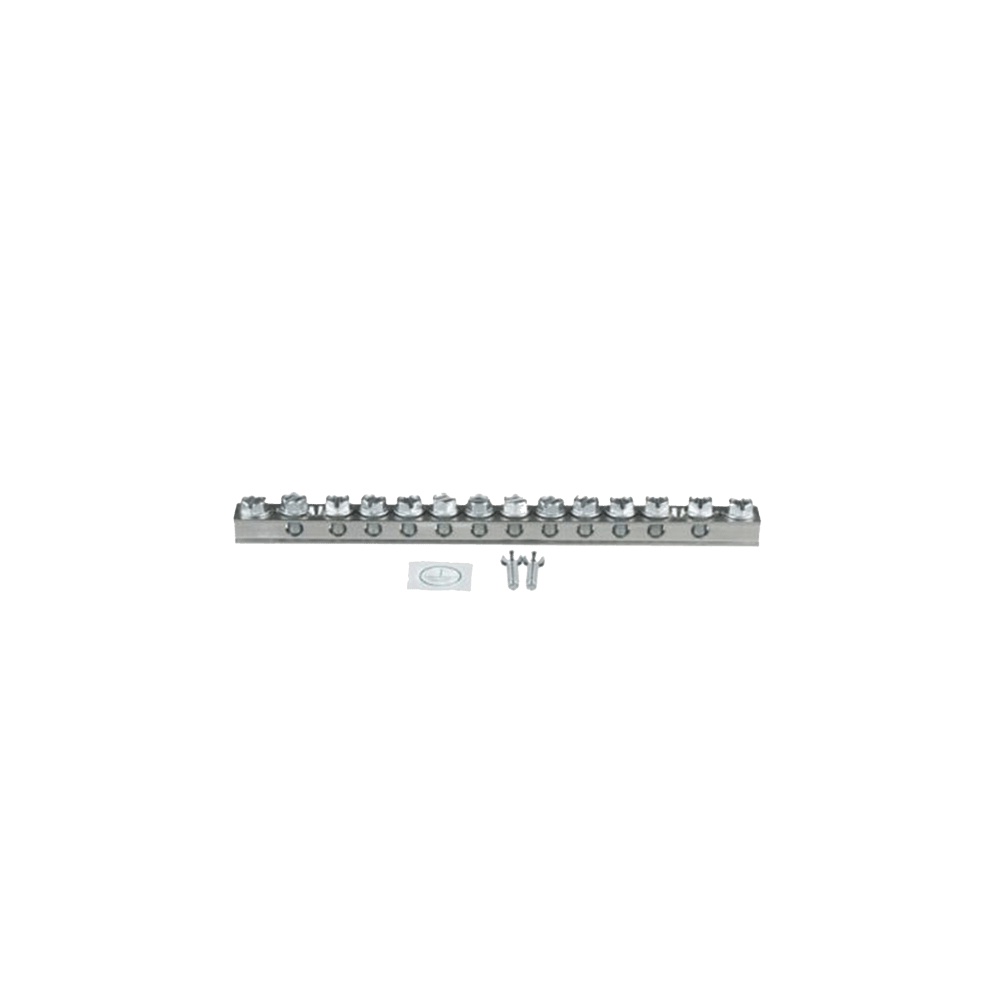

Sistema de conexión a tierra modular diseñado para ofrecer flexibilidad en la terminación de conductores de puesta a tierra en paneles de control y cajas de conexiones. Sistema StructuredGround™ de Panduit permite múltiples métodos de terminación y opciones de montaje, facilitando la conexión segura y eficiente de conductores de tierra.
Características Técnicas
Material: Cobre electrolítico con 99.9% de pureza, estañado para resistencia a la corrosión
Dimensiones: 210.3 mm de longitud x 12.2 mm de altura
Normativas: UL 467 Listado y Certificado CSA 22.2 número 41
Capacidad de conductor: Desde 14 AWG hasta 2/0 AWG
Terminales: Acepta terminales de anillo, conectores de compresión o mecánicos con orificio de ¼' y ancho máximo de 0.55'
Ferrules: Desde 14 AWG hasta 6 AWG con profundidad mínima de 12mm
Alambres desnudos: Desde 14 AWG hasta 4 AWG
Conectores recomendados: Serie CLMAR, LCA y LCAS para conductores desde 14 AWG hasta 2/0 AWG
Opciones de Montaje
Montaje directo: Instalación directa sobre superficie
Soportes de aislamiento: UGB-IN-SO para aislamiento del punto de montaje
Soportes de conexión: UGB-B-SO para conexión directa al punto de montaje
Espaciado: 5/8' entre orificios para conectores de dos agujeros
Configuración: Diseño con geometría única para mayor contacto superficial entre conectores y barra
Aplicaciones
Paneles de control industriales
Cajas de conexiones eléctricas
Sistemas de distribución eléctrica
Instalaciones industriales y comerciales
Sistemas de seguridad eléctrica
Conexión Principal
Método: Compresión o conexión mecánica
Conector recomendado: CLMAR2/0-14-Q
Anti-rotación: Diseño con característica anti-rotacional
Material: Cobre estañado
Terminaciones
Alambres desnudos: 14-4 AWG
Ferrules: 14-6 AWG
Terminales: ¼' de diámetro, ancho máximo 0.55'
Conectores: Hasta 2/0 AWG
Configuración
Número de puertos: 12
Longitud total: 8.28' (210mm)
Montaje: Sobre soportes de conexión
Conector principal: Dos orificios con espaciado de 5/8'
Compatibilidad
Conectores: Compatible con más de 140 conectores Panduit
Terminales: Vinilo, nylon, KYNAR, alta temperatura, o sin aislamiento
Tipo de terminación: Terminales de anillo, conectores de compresión o mecánicos
Beneficios del Sistema
Diseño flexible: Acepta múltiples métodos de terminación, permitiendo a los usuarios elegir la opción más adecuada para sus necesidades específicas.
Reducción de inventario: Sistema modular que reduce el número de barras de tierra que deben mantenerse en stock para satisfacer diversas aplicaciones.
Facilidad de instalación: Diseño que permite un fácil acceso para conexiones y mayor espacio para manejo de cables en áreas confinadas.
Confiabilidad: Fabricado con cobre electrolítico de alta pureza y recubrimiento de estaño para mayor resistencia a la corrosión.
Seguridad: Cumple con estándares UL 467 y certificación CSA 22.2, asegurando una conexión a tierra segura y confiable.
