Componentes incluidos: Ganchos de descanso y polea de elevación
Especificaciones de Instalación

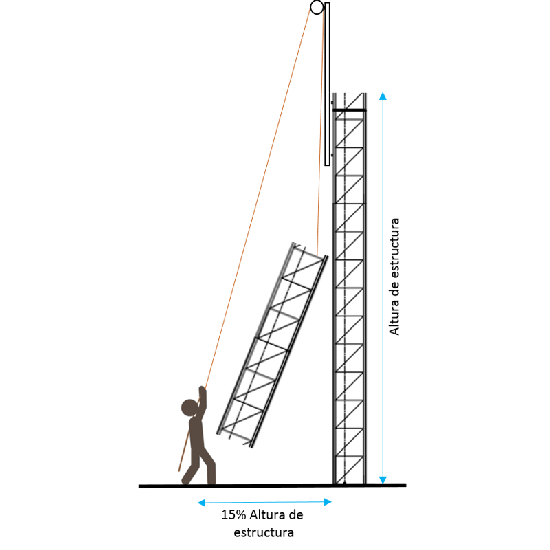

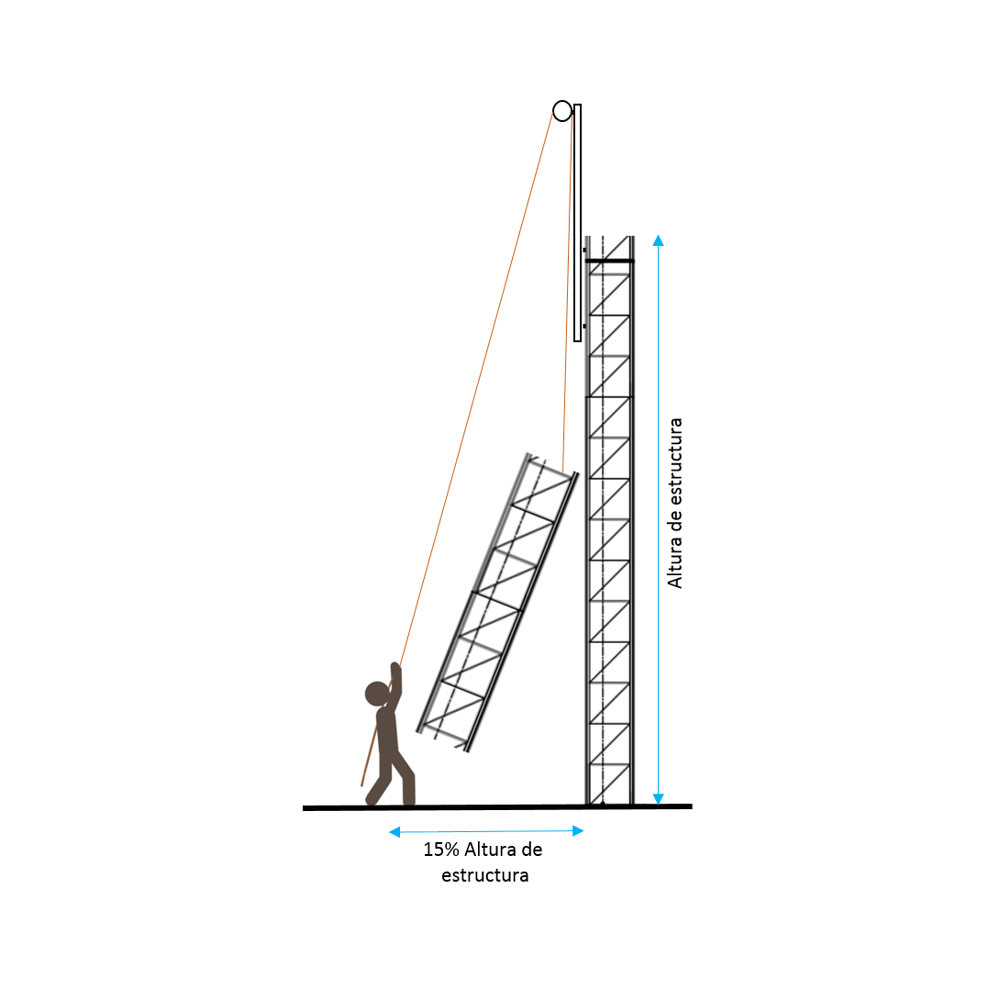

Distancia máxima de jalado: 15% de la altura de la estructura
Ejemplo: Para torre de 30m, máximo 4.5m de separación
Advertencia: Distancia mayor a la recomendada puede dañar la pluma
Requisito: Atornillar opresores antes de elevación
Notas de Fabricación
Medidas en milímetros (excepto indicadas)
Tolerancia general ±1 mm
Material completamente de aluminio
Soldadura tipo AA6 y/o AA7
Tornillería grado máquina y/o inoxidable
Requisitos de Instalación
Verificar dimensiones antes del montaje
Inspeccionar soldaduras y uniones
Utilizar equipo de seguridad adecuado
Verificar nivel de torres antes de instalación
Notas de Aplicación
La pluma SPLUMAP está diseñada específicamente para la instalación de tramos STZ en condiciones de seguridad óptima. Su diseño en aluminio CED.40 ofrece resistencia mecánica adecuada para manejar los esfuerzos durante el proceso de elevación y montaje de estructuras.
La polea de elevación incorporada permite manejar cables de instalación con menor fricción, facilitando el posicionamiento de los tramos en altura. Los ganchos de descanso permiten un posicionamiento rápido y seguro durante el montaje.
Es fundamental respetar las distancias máximas de jalado recomendadas para prevenir daños estructurales a la pluma, mismos que no están cubiertos por garantía si se exceden los límites establecidos.
Recomendaciones de Seguridad
Verificar integridad estructural antes de cada uso
Realizar inspección visual de soldaduras y uniones
No exceder las distancias máximas de jalado
Utilizar siempre los ganchos de descanso durante el posicionamiento
Mantener distancia segura durante operaciones de elevación
Dimensiones y Referencias
El diseño incluye secciones detalladas en planos con referencias técnicas:
Plano: SPLUMA1-001
Elaborado por: Departamento de Ingeniería
Fecha: 30/07/19
Unidad de medida: Milímetros (acotado)
Aplicaciones
La pluma SPLUMAP es ideal para instalaciones de tramos STZ en torres de telecomunicaciones, asegurando un montaje seguro y eficiente. Su diseño permite adaptarse a diferentes configuraciones estructurales manteniendo los estándares de seguridad requeridos en instalaciones elevadas.
