SYSCOM TOWERS

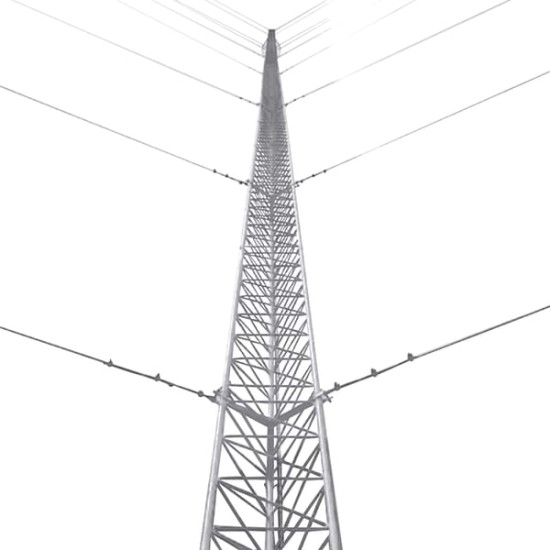

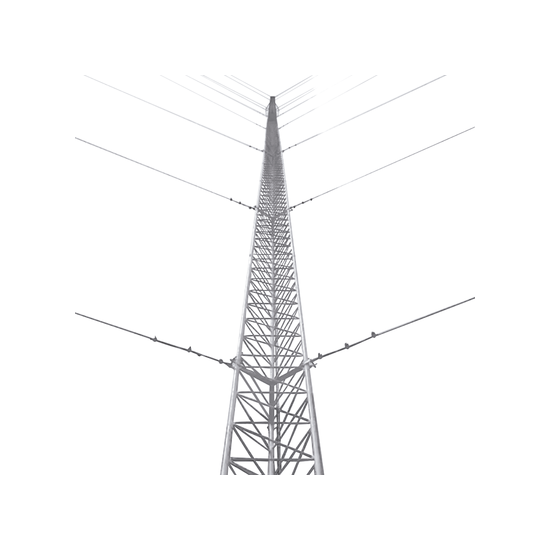

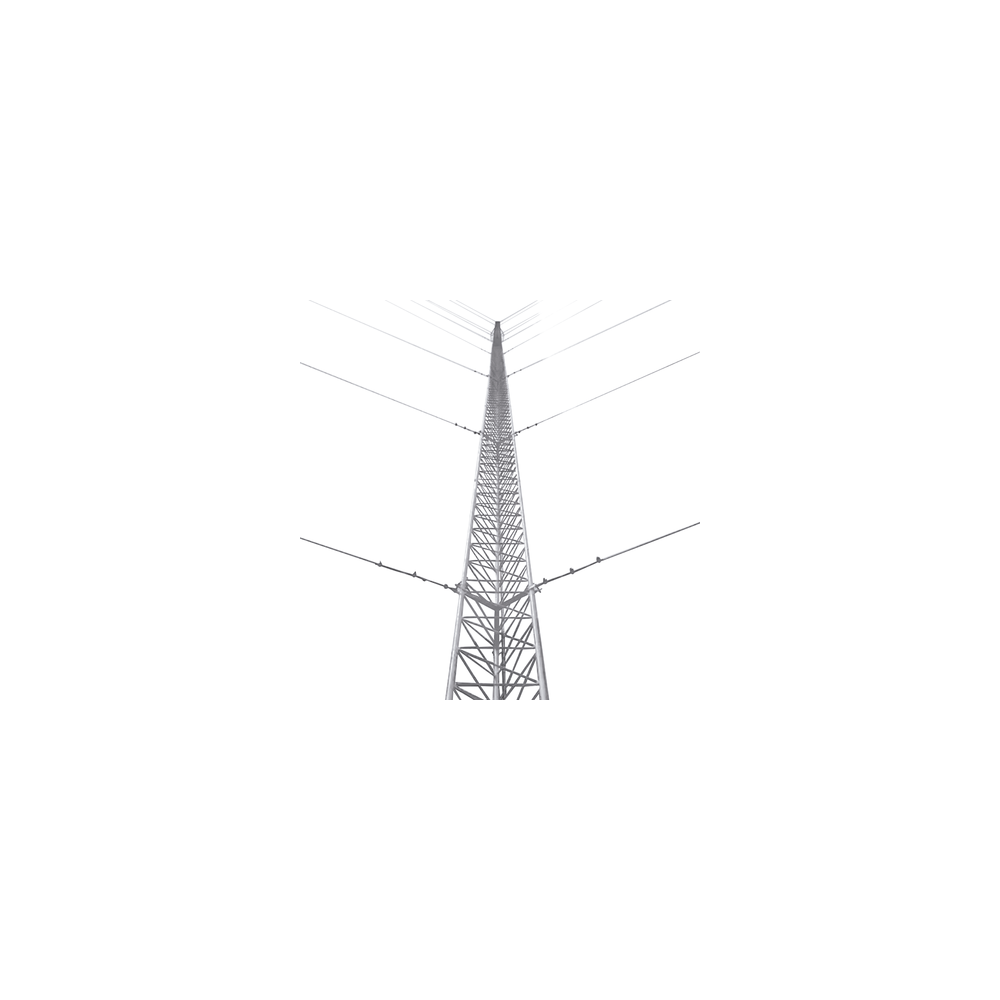

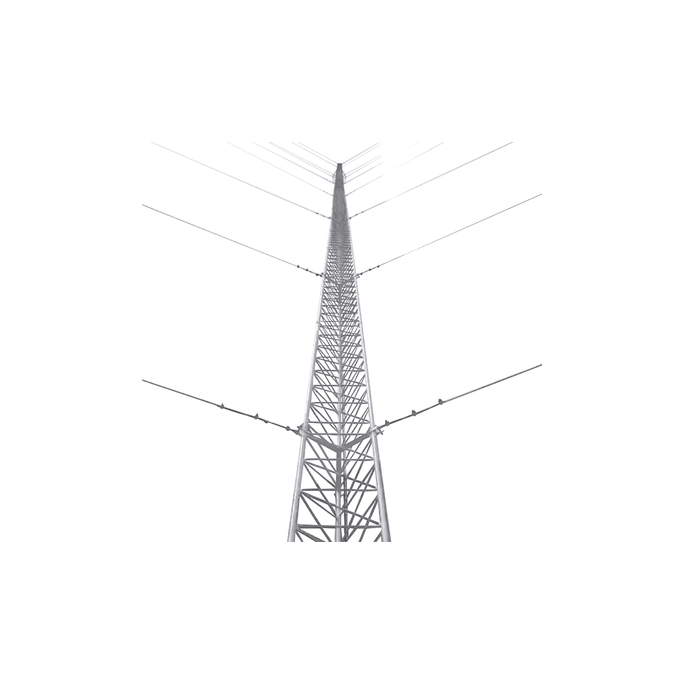

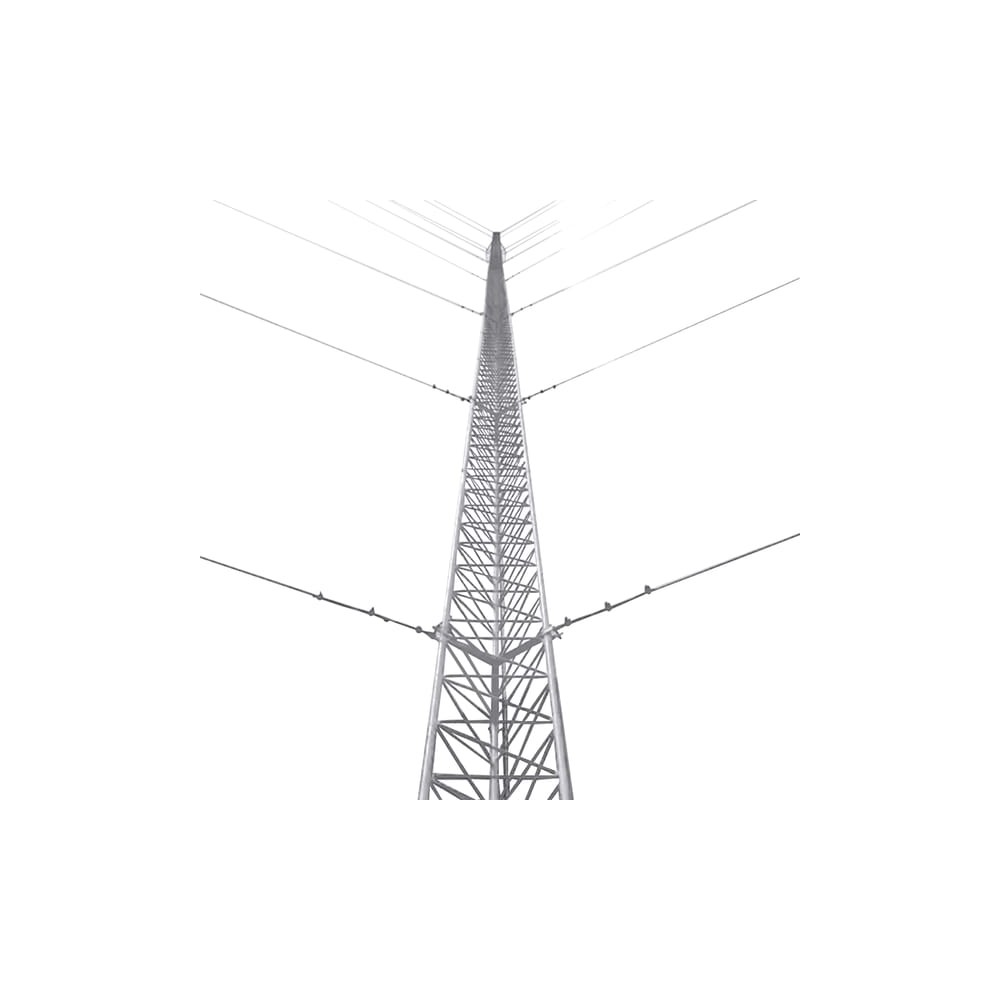

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

$25,513.10
Sin IVA

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

$25,513.10
Sin IVA
Cantidad
Agregar a favoritos Comparar


Envío y devoluciones

Disponible en pedidos superiores a $1000


Entrega estimada

Los pedidos se procesan y envían en un plazo de 24 horas hábiles.


Política de Seguridad

Asegura la máxima protección para tus datos y transacciones con soluciones confiables de seguridad informática.

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
  • Ideal para zonas secas libres de corrosión

Características Físicas

  • Carga Axial Máxima: 500 Kg
  • Altura: 9 metros (3 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)
Componentes incluidos
  • 3 x STZ45 - Tramo de torre de 45 cm de ancho de cara
  • 1 x SCZ45 - Copete de torre de 45 cm con opresor para pararrayo
  • 1 x SBZ45 - Base para torre de 45 cm
  • 1 x SAB45 - Ancla para base de torre 35/45
  • 1 x SJB45 - Brida de sujeción de Retenida
  • 3 x SAZ45 - Ancla de piso para Retenida
  • 6 x CUELLO-14-HDG - Cuello para cable de retenida
  • 18 x NUDO-14-FJG - Abrazadera tipo perro de 1/4'

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido):

  • 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
  • 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Sistema de línea de vida (continuación)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada
  • 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 x S610 - Registro plástico
  • 3 x TGCR11 - Conector de Ojo
  • 2 x TGAB18 - Conector para Varilla
  • 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado
  • 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
  • 1 x S610 - Registro plástico chico
  • 1 x ANTIOX - Aerosol para protección de terminales
  • 3 x TGCR11 - Conector de Ojo
  • 2 x TGAB18 - Conector para Varilla
  • 6 x TGAC114 - Aislador para torre

* La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
* Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

DIAGRAMA de conexión de Tierra Física + Pararrayo

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación

Advertencia: El uso de accesorios de instalación no autorizados (como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida) anula la garantía del equipo. Cualquier adaptación adicional queda a responsabilidad del instalador.
