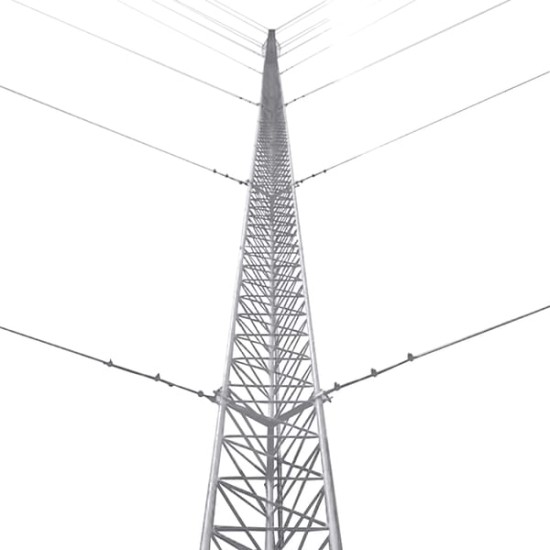

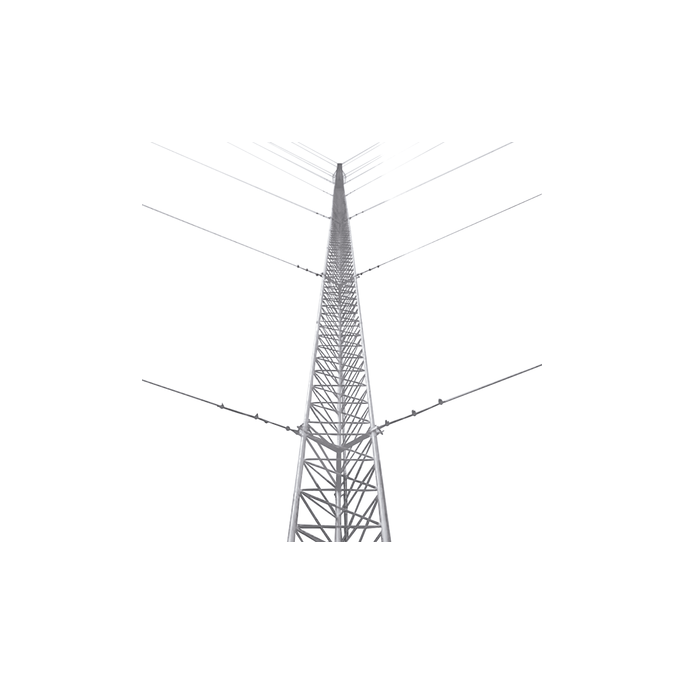

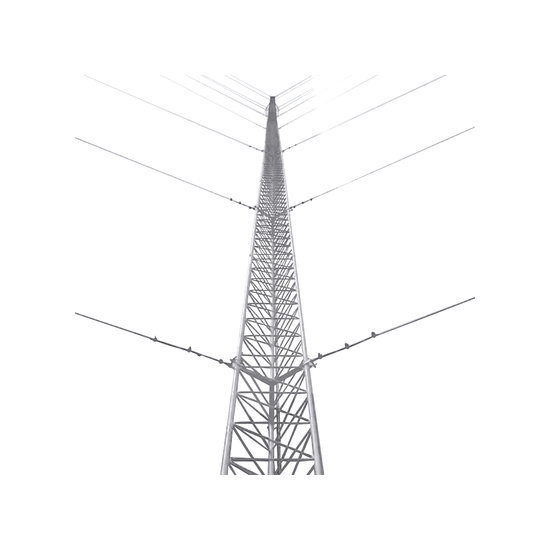

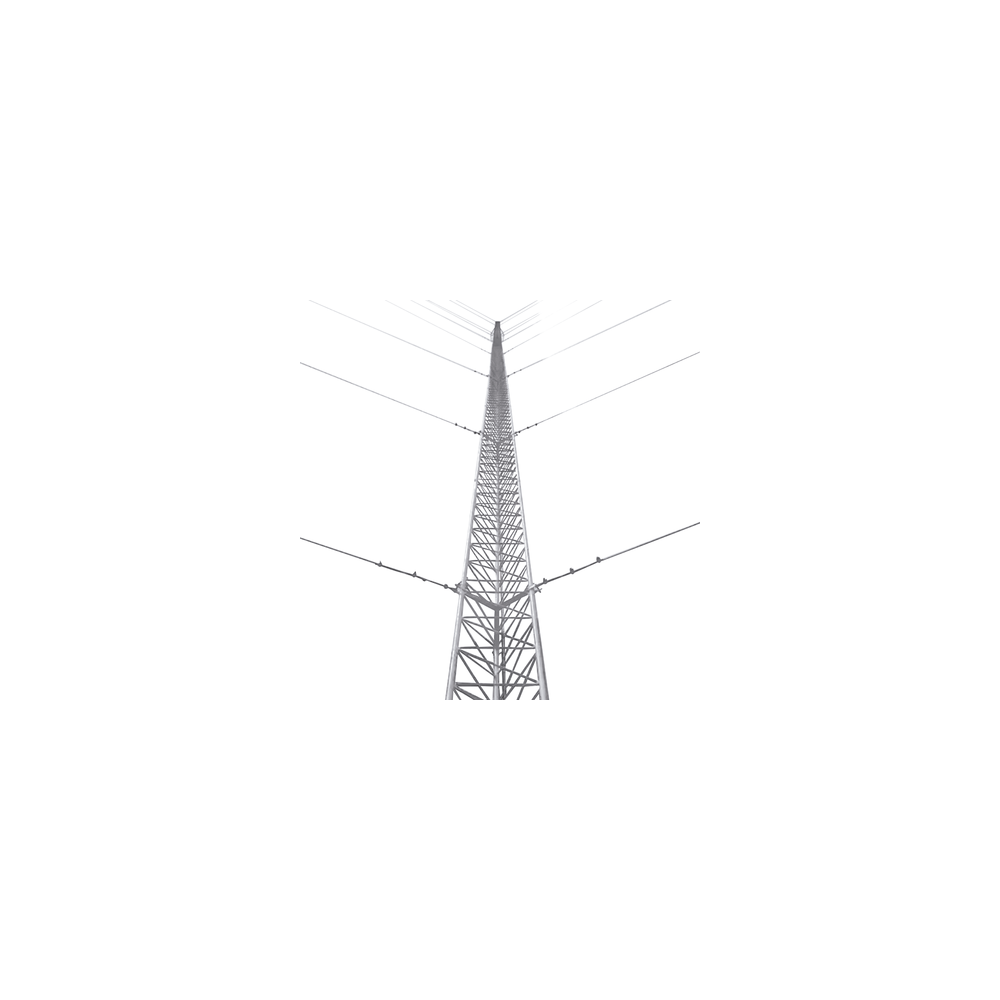

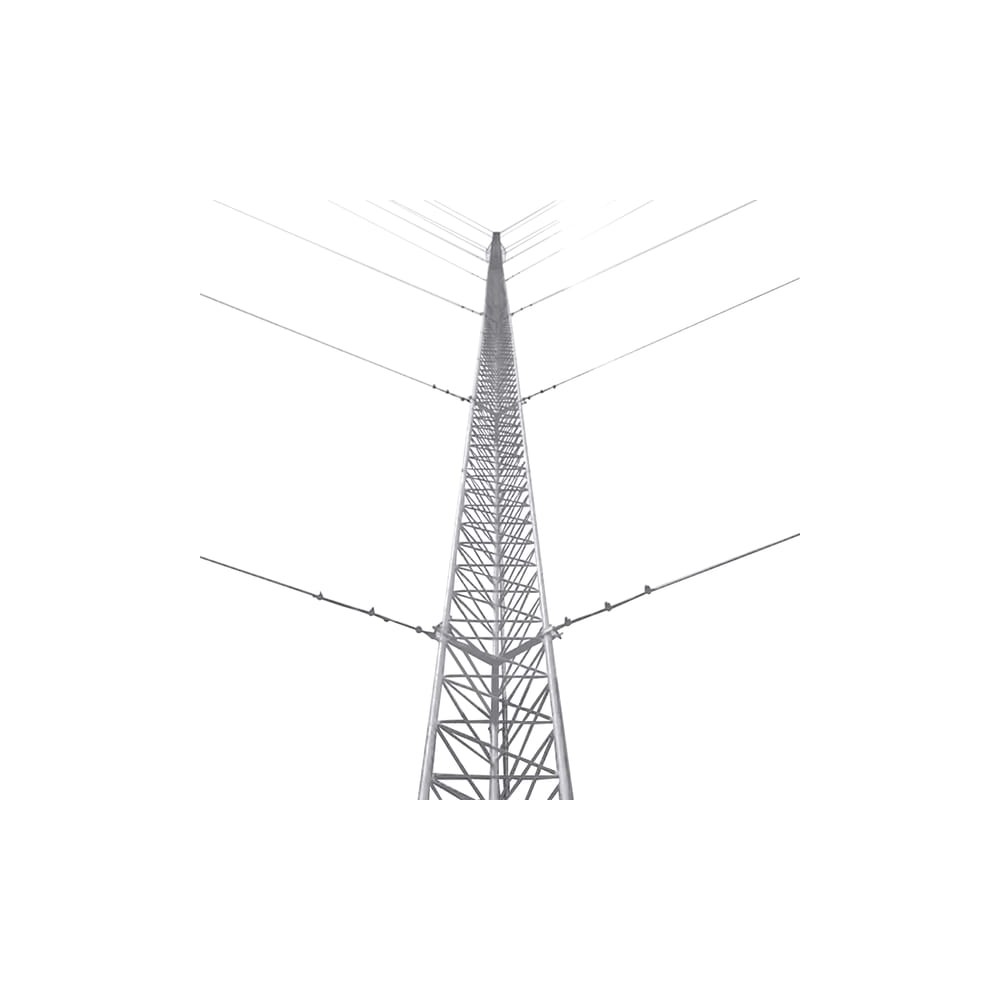

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Características Destacadas

• Producto elaborado Bajo Normativa ISO 9001:2015
• Gran Elevación / Bajo costo
• 100% Inspección de Ensamble Tramo - Tramo
• Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
• Ideal para zonas secas libres de corrosión

Características Físicas

• Carga Axial Máxima: 500 Kg
• Altura: 12 metros (4 tramos)
• Resistencia al viento: 200 km /hr
• Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
• Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes

No incluye cable de retenida. Se recomiendan 95 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 6 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Recomendaciones

• Asegúrese de que la instalación sea realizada por un profesional capacitado
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre)
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación
