SYSCOM TOWERS

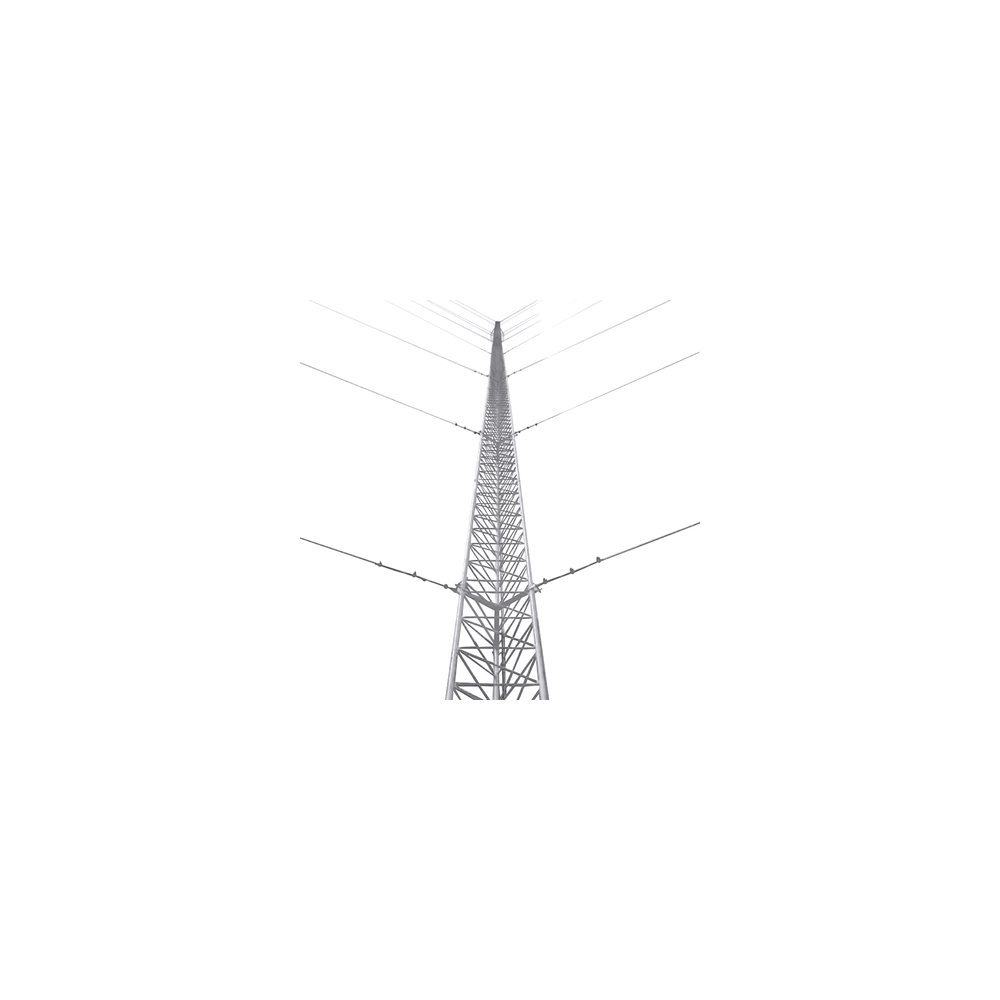

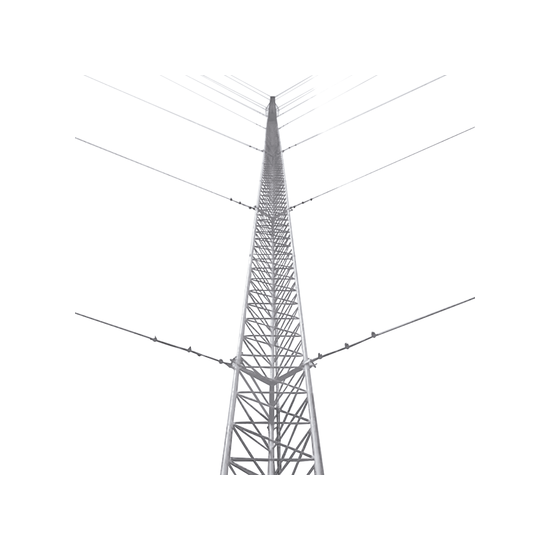

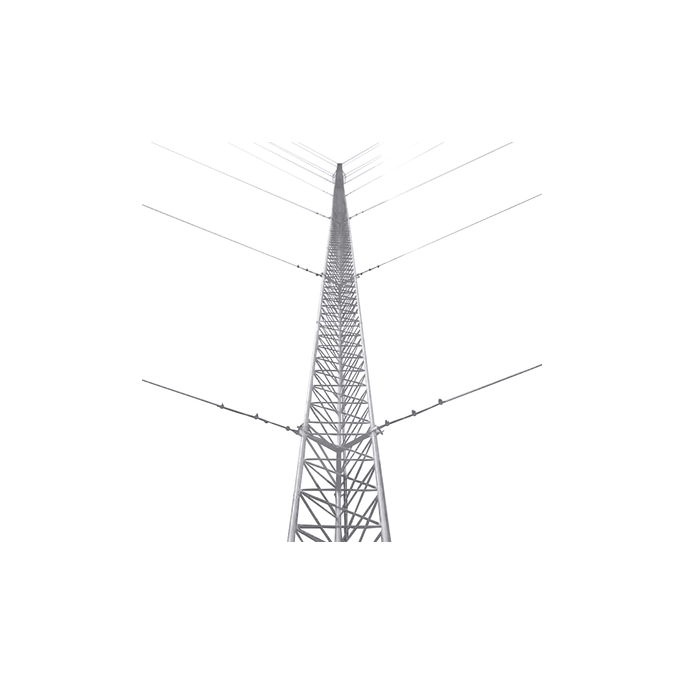

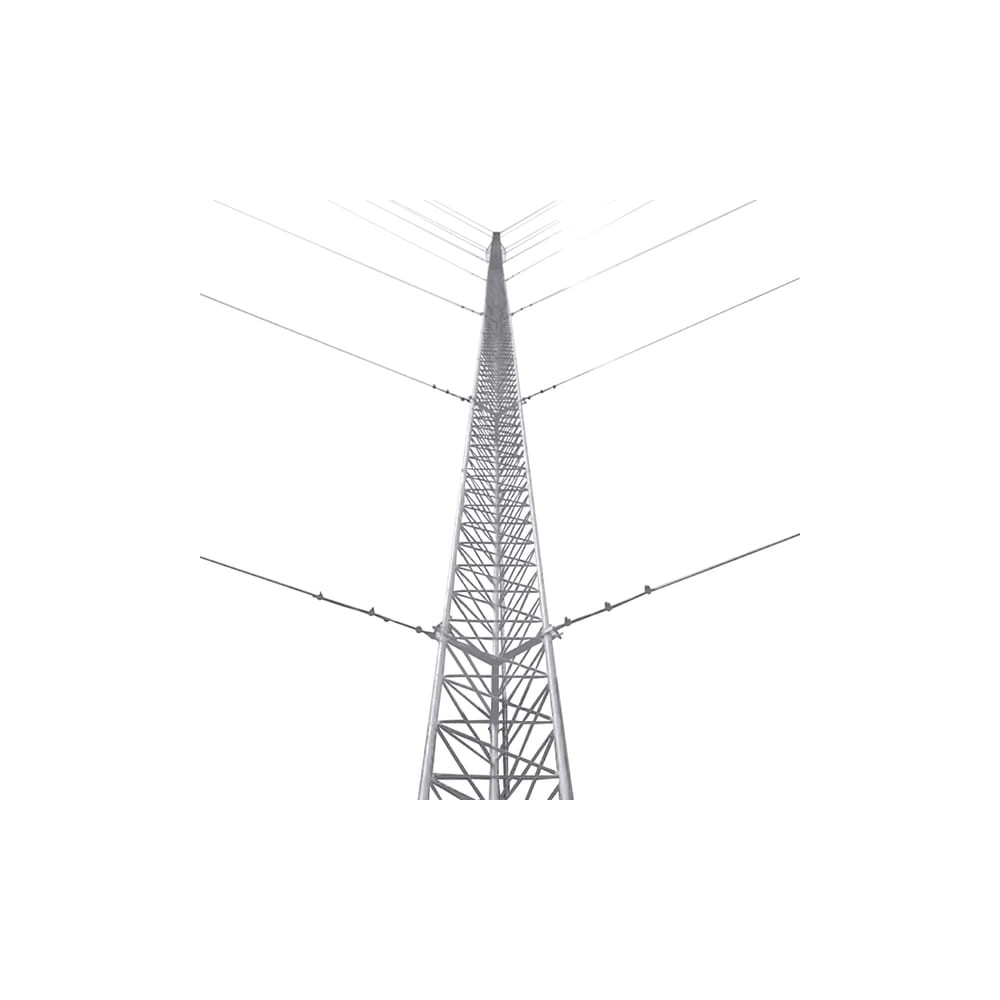

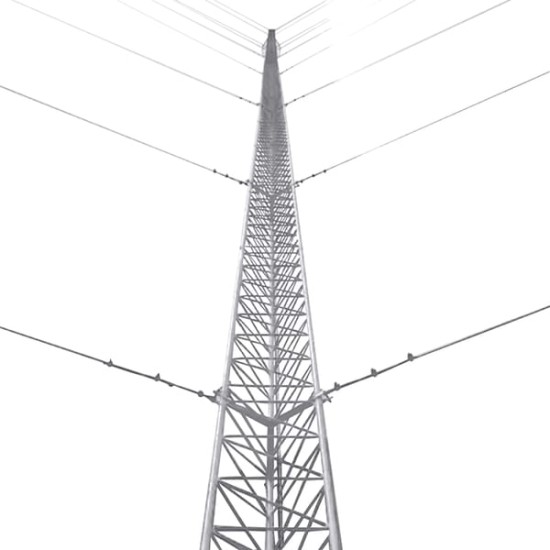

Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

$19,653.22
Sin IVA

Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

$19,653.22
Sin IVA
Cantidad
Agregar a favoritos Comparar


Envío y devoluciones

Disponible en pedidos superiores a $1000


Entrega estimada

Los pedidos se procesan y envían en un plazo de 24 horas hábiles.


Política de Seguridad

Asegura la máxima protección para tus datos y transacciones con soluciones confiables de seguridad informática.

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
  • Ideal para zonas secas libres de corrosión.

Características Físicas

  • Carga Axial Máxima: 500 Kg
  • Altura: 6 metros (2 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)

Componentes Incluidos

Lista de Componentes
Cantidad
Modelo
Descripción
2
Tramo de torre de 45 cm de ancho de cara
1
Copete de torre de 45 cm con opresor para pararrayo
1
Base para torre de 45 cm
1
Ancla para base de torre 35/45
1
Brida de sujeción de Retenida
3
Ancla de piso para Retenida
6
Cuello para cable de retenida
18
Abrazadera tipo perro de 1/4'

No incluye cable de retenida.

Se recomiendan 32 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Lista de Componentes
Cantidad
Modelo
Descripción
2
Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2
Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Lista de Componentes
Cantidad
Modelo
Descripción
1
Par de herrajes de sujeción
1
Guía para línea
9
Cable de 3/8'
6
Nudo forjado 3/8'
2
Cuello 3/8'
1
(Opcional) Carro de Seguridad para Instalador
1
(Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Lista de Componentes
Cantidad
Modelo
Descripción
1
Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1
Registro plástico
3
Conector de Ojo
2
Conector para Varilla
1
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Lista de Componentes
Cantidad
Modelo
Descripción
1
Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1
Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1
Registro plástico chico
1
Aerosol para protección de terminales
3
Conector de Ojo
2
Conector para Varilla
4
Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación
