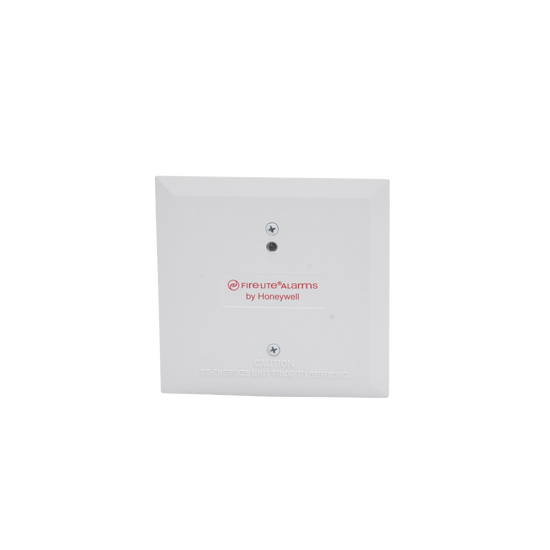

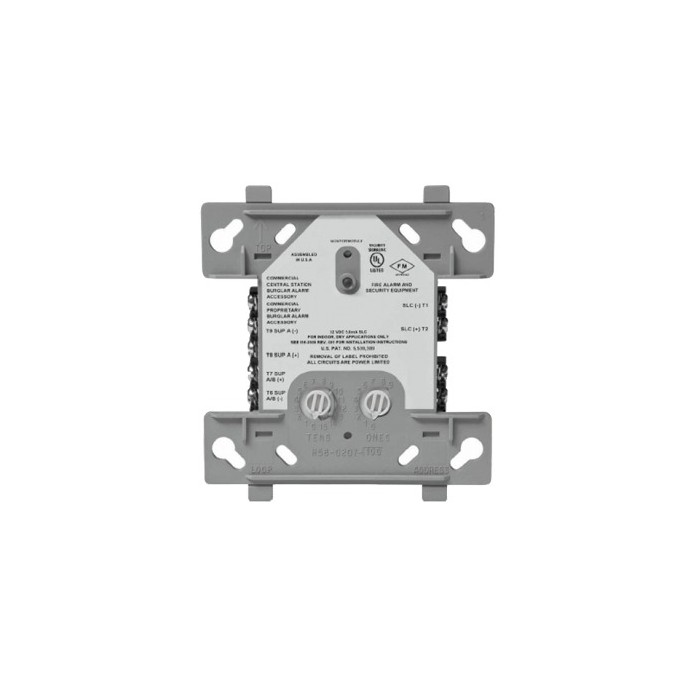

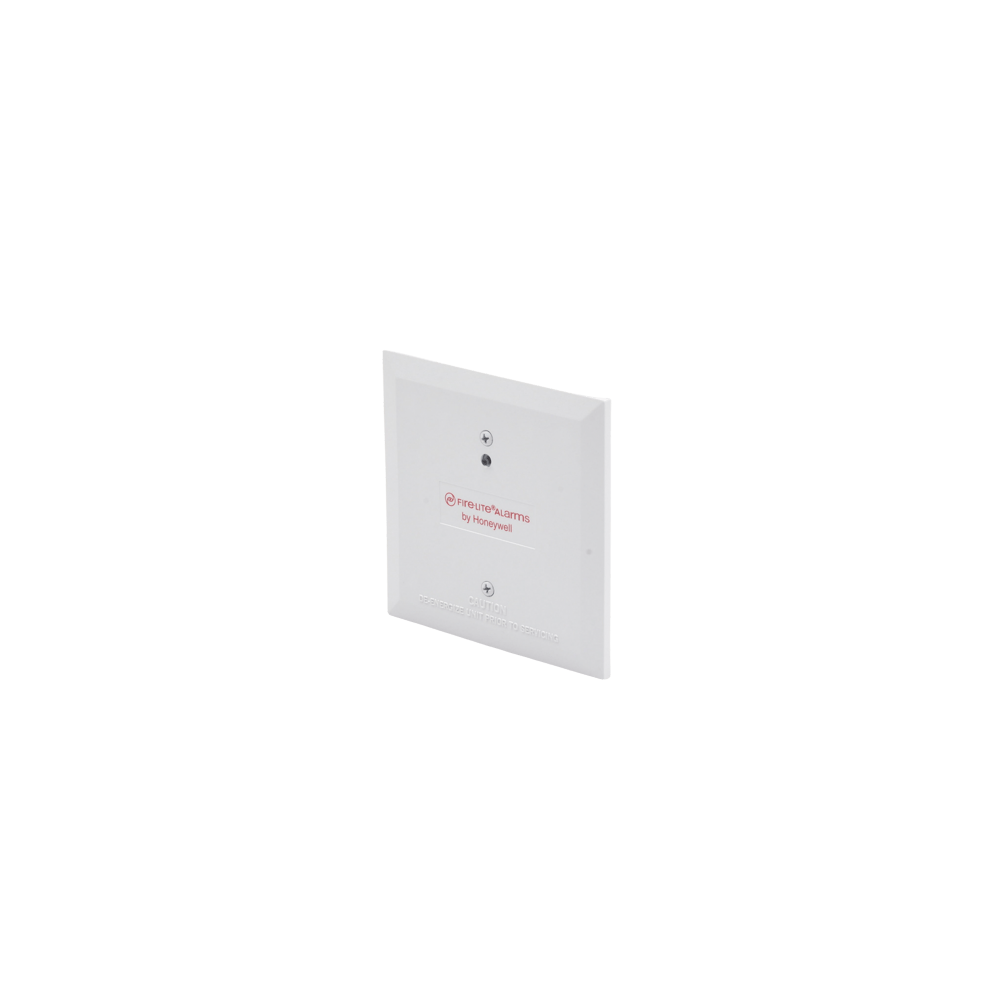

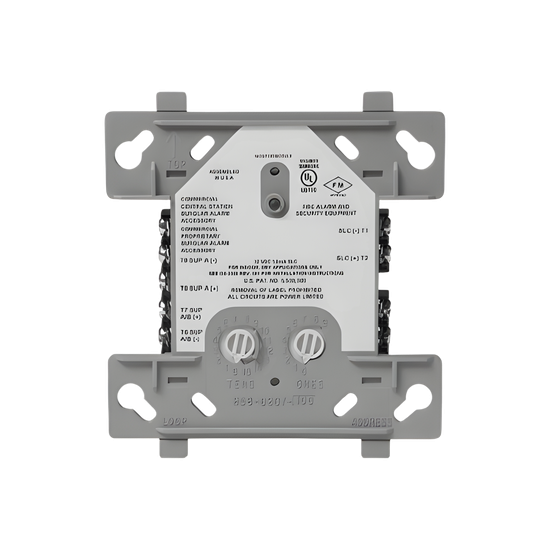

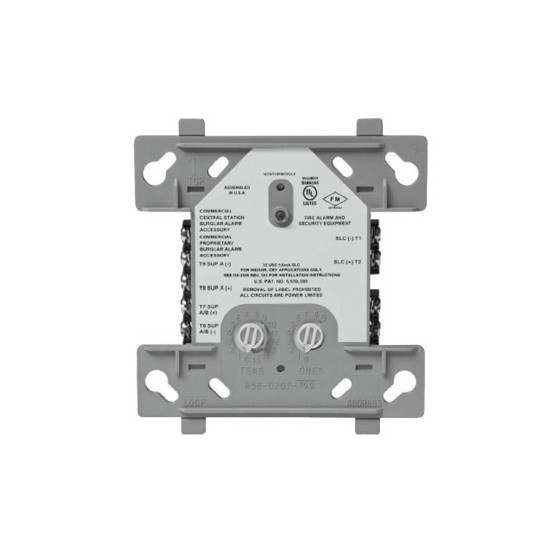

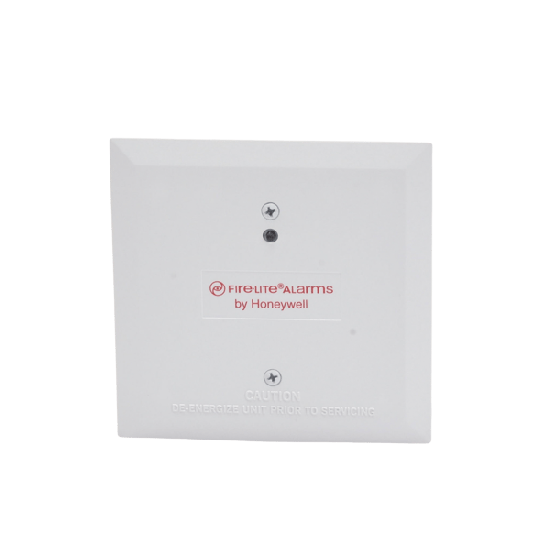

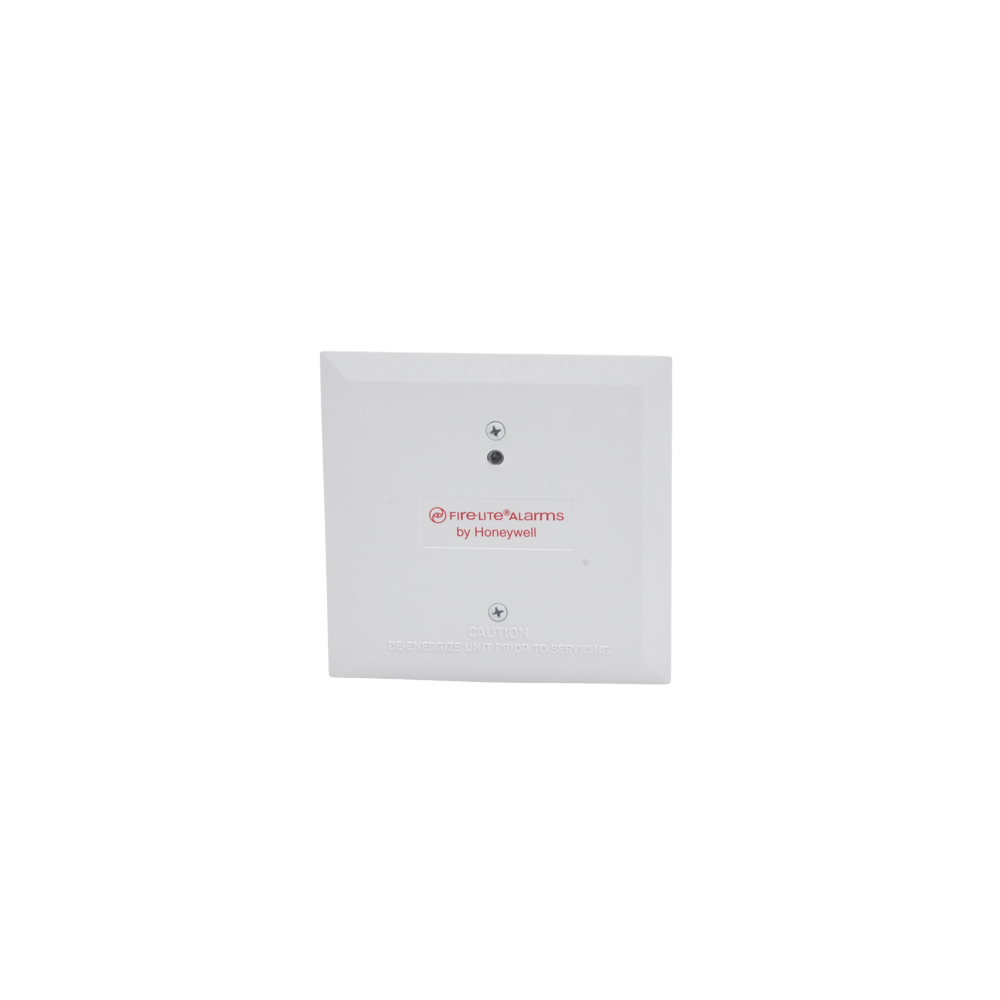

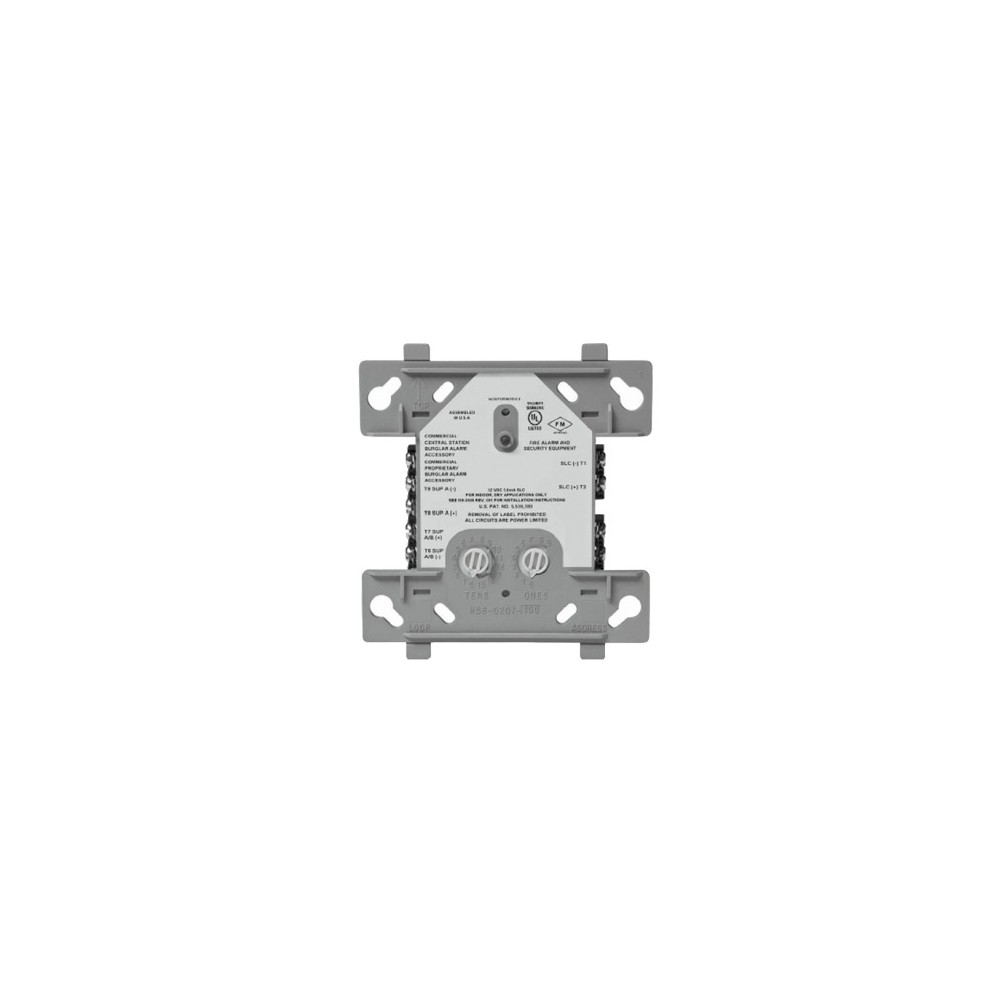

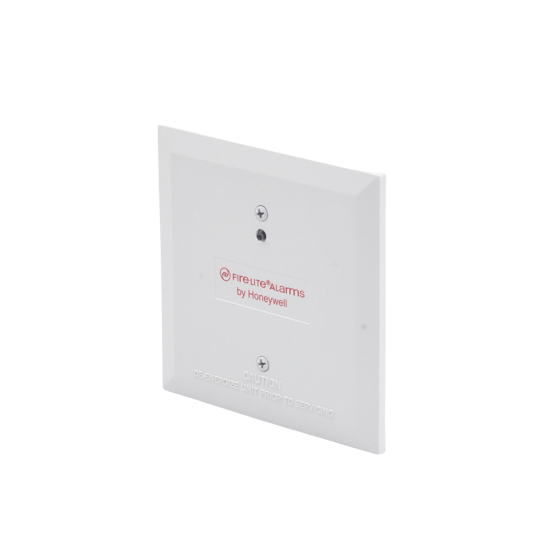

El MDF300 es un módulo monitor direccionable dual diseñado para integrarse en lazos SLC de paneles inteligentes direccionables. Supervisa dos circuitos independientes de dispositivos de inicialización (IDC) Clase B tipo contacto seco, compatibles con detectores convencionales de temperatura, estaciones manuales e interruptores de flujo. El módulo se auto-asigna automáticamente a dos direcciones consecutivas en el lazo, eliminando la necesidad de programación manual de direcciones. Opera con alimentación directa desde el lazo SLC en un rango de 15 a 32 VCC, sin requerir fuente de poder adicional. Su diseño compacto permite montarse en caja cuadrada de 4 pulgadas, facilitando la instalación en espacios reducidos de gabinetes y backboxes estándar.
Características Generales
Monitorea dos circuitos IDC Clase B (Style B) independientes; no soporta Clase A
Auto-asigna a dos direcciones consecutivas en el lazo SLC (ej. 26 y 27)
Alimentado directamente por el lazo SLC, sin fuente adicional; 15 a 32 VCC
Consumo máximo de 6.4 mA con LED encendido; 750 µA en reposo
Resistencia de fin de línea de 47 kΩ; máximo 1500 Ω de cableado IDC
Listado UL, ULC, FM, CSFM y MEA para sistemas de detección de incendio
Dimensiones 114 x 101 x 31 mm; montaje en caja cuadrada de 4 pulgadas
Desempeño
Circuitos: 2 IDC Clase B independientes
Tipo de dispositivos: Contacto seco
Resistencia fin de línea: 47 kΩ
Resistencia máxima cableado IDC: 1500 Ω
Auto-asignación: 2 direcciones consecutivas en lazo SLC
Físicas y Eléctricas
Voltaje de operación: 15 a 32 VCC
Consumo activo: 6.4 mA (LED encendido)
Consumo en reposo: 750 µA
Dimensiones: 114 x 101 x 31 mm
Montaje: Caja cuadrada de 4 pulgadas
Certificaciones
UL listado
ULC listado
FM aprobado
CSFM listado
MEA aprobado
Supervisa dos circuitos IDC independientes con contacto seco para dispositivos convencionales
Auto-asignación a dos direcciones consecutivas sin configuración manual
Alimentación directa por lazo SLC elimina fuentes de poder adicionales
Bajo consumo de 750 µA en reposo y 6.4 mA activo para eficiencia energética
Resistencia de fin de línea de 47 kΩ con soporte hasta 1500 Ω de cableado
Certificación UL, ULC, FM, CSFM y MEA para cumplimiento en sistemas de incendio
